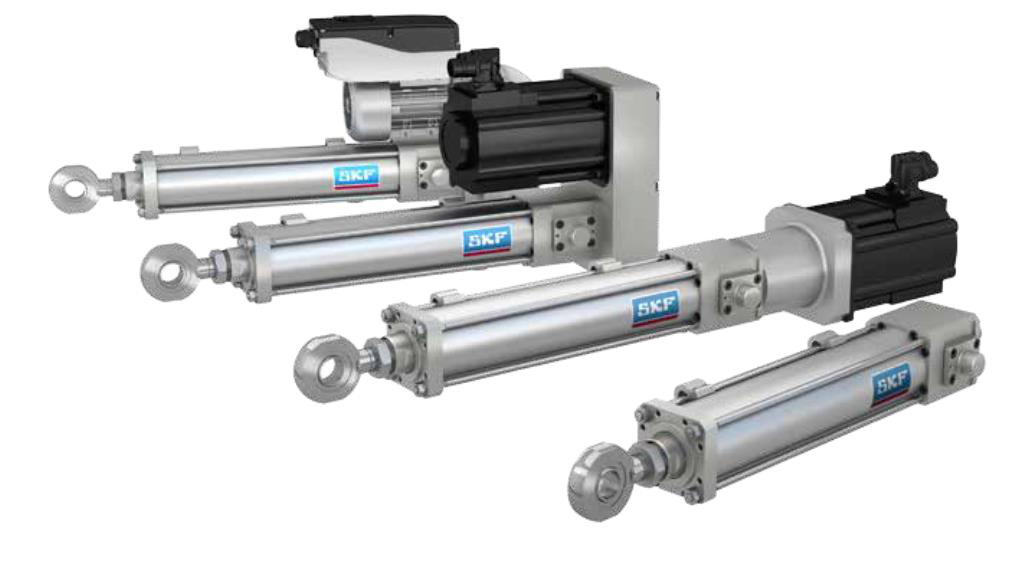

LEMC系列電動缸

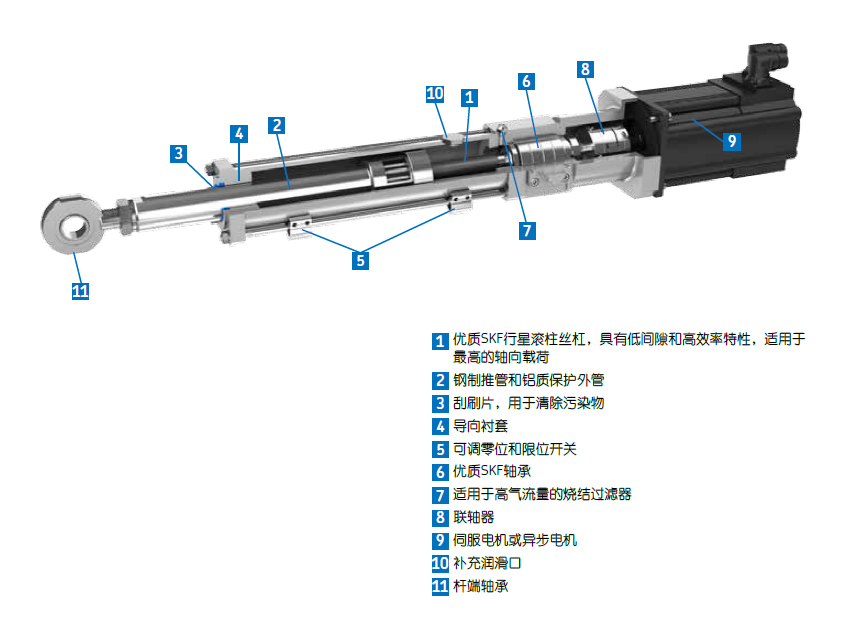

特性 ? 高性能滾柱絲杠 ? 鋼制推管和保護外管 ? 模塊化概念 ? 可直接進入重新潤滑滾柱絲杠螺母 ? 伺服電機、異步電機和定制電機連接板 | 優勢 ? 重載和使用壽命能力,以及高加速度和速度能 力 ? 高剛度和耐用性 ? 多種產品組合,以用于廣泛應用 ? 低維護需求 ? 各類應用的最佳解決方案,帶SKF提供的電機 或您選擇的電機 |
產品描述 對于發電,液壓缸通常是大作用力或移動重載的首選。如今,液壓系統在直線運動領域擁有強大的對手,即電動缸。 在許多應用場合,機電系統具有一系列強于其液壓類系統的優勢。它們體積小且輕盈,而且因?yàn)橹苯舆B接為電動缸提供動力的電機,機電系統取消了笨重的泵、蓄能器、油箱和管道系統。不使用受壓油液還帶來安全和環保優勢,從而最大限度降低泄漏和濺溢相關的火災、污染或受傷風險。 | LEMC系列電動缸利用通過本地安裝電機和減速箱驅動的精密滾柱絲杠代替液壓系統。 這項技術催生了相比傳統設計更高的功率密度的電動缸。LEMC系列電動缸采用模塊化設計,可針對多種不同的應用和一系列電機類型進行配置。除傳統的伺服電機之外,它們可配有集成減速箱和智能異步電機。 這提供了額外的安全和機器保護能力,以及集成軟起動和電機保護功能。作為操作和維護人員的附加優勢,控制器整合了近場通信(NFC)功能,使其能夠借助智能手機無縫調整。 |
名稱 | 符號 | 單位 | LEMC-U-2105 | LEMC-U-2110 |
性能參數 | ||||
最大動態軸向力 | Fmax | kN | 40 | 40 |
最大靜態軸向力 | F0max | kN | 40 | 40 |
額定動載荷 | C | kN | 50,5 | 54,3 |
可達到的最大扭矩Fmax | Mmax | Nm | 41,7 | 84,4 |
最高線性速度 | vmax | mm/s | 500 | 1000 |
最高轉速 | nmax | 1/min | 6000 | 6000 |
最大加速度 | amax | m/s2 | 6 | 12 |
占空比 | Dunit | % | 100 | 100 |
機械參數 | ||||
絲杠類型 | – | – | 滾柱絲杠 | 滾柱絲杠 |
絲杠直徑 | dscrew | mm | 21 | 21 |
絲杠導程 | pscrew | mm | 5 | 10 |
導程精度 | – | – | G5 | G5 |
反向間隙 | sbacklash | mm | 0,02 | 0,04 |
