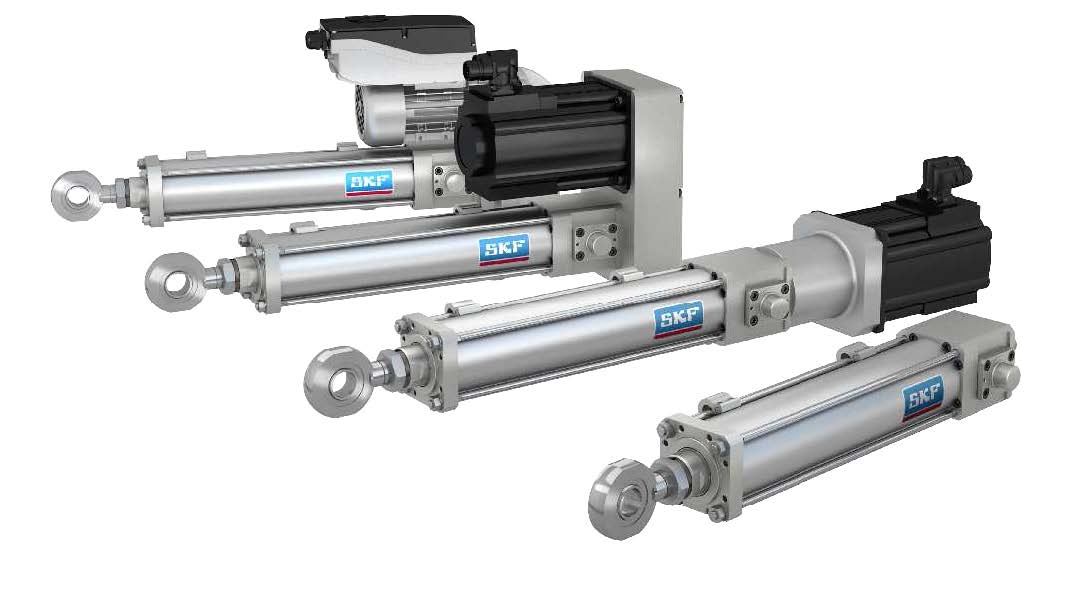

SKF電動CASM-100系列電動缸,SKF伺服電動缸,進口電動缸,微型電缸,抗沖擊力電動缸,行星滾柱絲杠電缸

發布時間:2018-10-23人氣:933


特性

? 具有高模塊化程度的電動缸

? 滾珠絲杠或滾柱絲杠

? 直連和并連減速箱

? 標準接口

? 高精密性和重復性

? 品種齊全的附件

優勢

? 適合有著不同動力和使用壽命需求的各類

   附件

? 甚至在極高作用力時可實現最佳使用壽命

? 適合大多數的機械應用

? 與交流電機和伺服電機匹配

? 精確定位(取決于電機的反饋系統)

? 較高的電動缸安裝靈活性

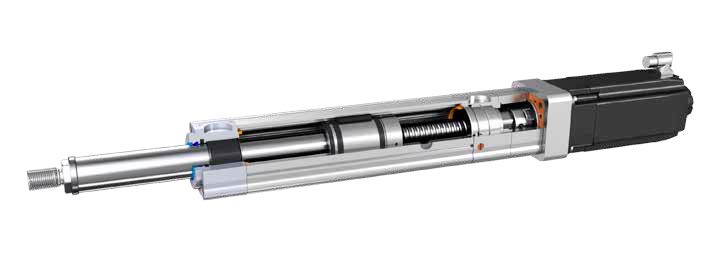

產品描述

SKF已開發出創新的模塊化電動缸平臺,可滿足自動化和重型機械行業的大多數應用需求,主要用于替代液壓解決方案。在新設計中,SKF向前邁出了決定性的一步,而不是將選擇僅限于“線性單元-減速箱-電機”模塊。模塊化已擴展到基礎部件級別。在各模塊內,客戶可選擇內置部件用于構建標準的定制化解決方案。這種概念能夠為幾乎每種應用找到最佳解決方案,并保持功

率范圍和提供最佳性能/成本比。為方便客戶確定自己的電動缸,SKF已在SKF.com上發布在線配置器,您可以借其配置最佳的

CASM-100電動缸,僅需幾步即可完成操作。由于電動缸配有標

準組件,任何客戶自定義的配置都不會影響交付周期。

為滿足任何的空間和性能需求,SKF提供直連和并連減速箱及

交流和伺服電機。所有電機均配有特定安裝座,不論選擇何種電

機類型,都能保持機械接口相同。

客戶還可利用這種標準接口連接自己的首選電機。這種可能性

縮短了應用的調試時間,因為客戶已經對他們的特定電機和驅動

器了如指掌。

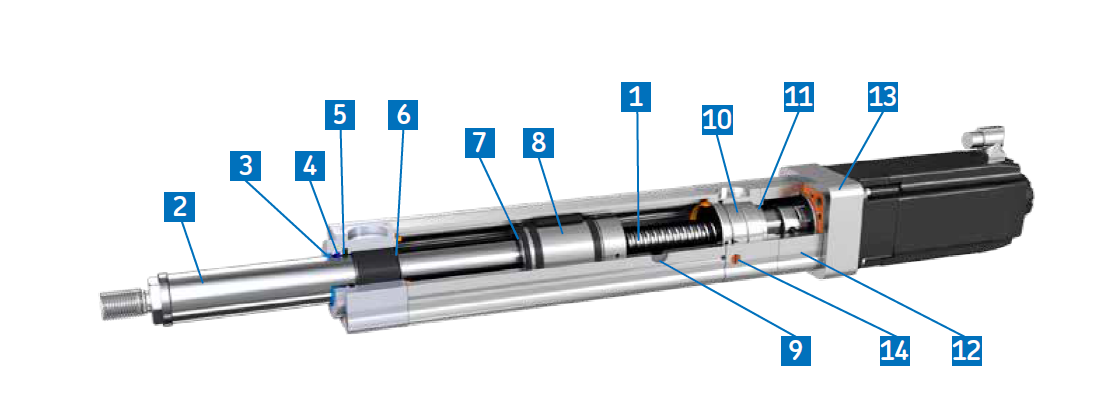

  1. 1,具有低軸向間隙和低摩擦力的優質滾珠和滾柱絲杠

  2. 2,推管

  3. 3,刮板

    4,硬質油封

    5,密封圈

  4. 6,橡膠擋塊

    7,可選接近傳感器磁環

    8,帶導向環和防轉的螺母

  5. 9,補充潤滑孔

    10,優質軸承

    11,徑向軸密封圈

    12,減速箱

    13,電機連接板及電機

    14,適用于高氣流量的粉末冶金過濾器

技術參數

 名稱

  符號

 單位

 CASM-100-BA

CASM-100-BB

CASM-100-BC

 CASM-100-RA

性能參數







 最大動態軸向力

 Fmax

 kN

23

48

60

82

 最大靜態軸向力

 F0max

kN

52

60

60

82

 額定動載荷

C

kN

27.1

61.5

41.3

106

可達到的最大扭矩Fmax

 Mmax

 Nm

43

90

225

163

最高線性速度

 vmax

 mm/s

260

210

750

890

最高轉速

nmax

1/min

1560

1260

2250

5340

最大加速度

amax

m/s2

6

6

12

12

占空比

 Dunit

 %

100

100

100

100

機械參數







絲杠類型

-

-

滾珠絲杠

滾珠絲杠

滾珠絲杠

滾柱絲杠

絲杠直徑

dscrew

mm

32

40

40

30

絲杠導程

pscrew

mm

10

10

20

10

導程精度

-

-

G9

 G9

G9

 G5

行程

s

mm

1002000

1002000

1002000

1002000

每側行程余量

S0

mm

2

2

2

2

反向間隙

sbacklash

mm

0.07

0,07

0.07

0,07

效率

ηlu

 %

>85

>85

>85

>80
